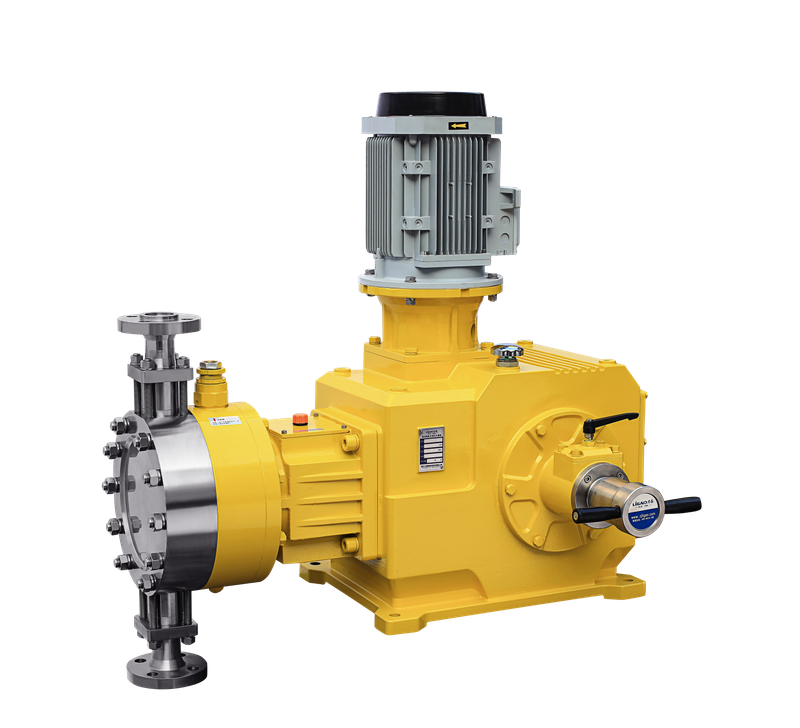

JYPT系列液压隔膜计量泵

型 号:JYPT 品 牌:力高 流量范围:10—10200L/H 最大压力:70Mpa
状态:
数量:

单头流量:Qmax=10200L/H

压力范围:Pmax=70MPa

标准配置:材质304、316,380V/50Hz

选择配置:材质316L、PVDF、904、2205、TA、哈氏C等,电机变频/防爆,特殊电压/频率


概述Summary

      液压双隔膜式计量泵是在液压隔膜式计量泵基础上增加一层膜片,并予以传感器或仪表监测,防止单层膜片破裂引起的事故,带隔膜破裂监测报警系统,提高了泵的使用安全性。

单头最大流量≤10200L/H,最高压力≤70MPa。


一般特点General features

  • 液力端采用双层膜片密封,无泄露,安全性更高,正常工作双层膜片真空贴合,计量精度高。

  • 一旦隔膜破裂,传感器能在0.2S之内检测出来并反馈信号,计量泵自带控制系统立即停止计量泵工作并发岀声光报警,有效的保护使用安全性。根据用户需要,相应信号亦可发送至中控室,第一时间予以报警并检修。

  • 通常采用PTFE膜片,具有优异的耐腐蚀和耐温性能。

  • 泵内置过载阀,自动泄压保护泵,但不可长时间使用。

  • 流量/压力适用范围广,可适用于高低温、高粘度、腐蚀性、含固量、易燃易爆、剧毒、恶臭、放射性等特殊介质等工况。

  • 可以双头或多头并联,增大流量、减小脉冲,也可同时输送多种介质,作为比例泵使用。

  • 可选配力高计量泵冲程控制器,实现更宽范围自动化控制。

力高特有优势Ligao special advantage

  • 泵自带控制系统、监测传感器、声光报警器,反应时间快、安全性更高,优于就地显示仪表。

  • 发明专利的整体式可调偏心机构,高效可靠,行程可0-100%无级调节,计量泵稳定性精度、复现性精度、线性精度均可达±1%。

  • 可采用单层或多层金属隔膜,最高压力可达70MPa。

  • 多样化高精度单向阀组件(阀球型、叠阀型、角阀型等),易损件阀座可双面使用,降低使用成本,提高维护效率。


应用Application

      液压双隔膜式计量泵适用高危场合,如一些具有强腐蚀、易挥发、易燃易爆、剧毒、恶臭、比重大、高粘度、放射性、贵重液体等介质的计量输送。广泛应用于化工、石油天然气、环保、电力、医药、矿业、冶金、造纸等行业。


JYPT技术参数表

型号

Model

 流量
 L/H
 压力MPa柱塞直径
mm
行程
mm
泵速
SPM

 进出口

 连接方式

5.5kw7.5kw11kw
JYPT80/(70/56)805670/168096DN15法兰
(HG/T20615 TG)
JYPT132/(70/51/36)13036517020
JYPT205/(48/33/24)20024334825
JYPT302/(35/23/16)30016233530
JYPT350/(30/20/14)35014203032DN25法兰
(HG/T20615 TG)
JYPT450/(24/16/11)45011162436
JYPT552/(20/13/9.5)5509.5132040
JYPT705/(15/10/7.5)7057.5101545
JYPT880/(12/8.2/6.0)8806.08.21250
JYPT1060/(10/6.8/5.0)10605.06.81055DN40法兰
(HG/T20615 TG)
JYPT1260/(8.5/5.7/4.1)12604.15.78.560
JYPT1400/(8.0/5.2/3.7)14003.75.28.063
JYPT1500/(7.5/4.9/3.5)15003.54.97.565
JYPT1720/(6.3/4.2/3.0)17203.04.26.370
JYPT2000/(5.5/3.7/2.6)20002.63.75.575
JYPT2265/(4.8/3.2/2.3)22652.33.24.880
JYPT2550/(4.3/2.9/2.1)25502.12.94.385
JYPT2870/(3.8/2.5/1.8)28701.82.53.890DN50法兰
(HG/T20592 RF)
JYPT3200/(3.5/2.3/1.6)32001.62.33.595
JYPT3580/(3.1/2.1/1.5)35801.52.13.1100
JYPT4300/(2.6/1.7/1.2)43001.21.72.6110
JYPT5150/(2.2/1.4/1.0)51501.01.42.2120DN65法兰
(HG/T20592 RF)
JYPT6000/(1.8/1.2/0.9)60000.91.21.8130
JYPT7000/(1.6/1.0/0.8)70000.81.01.6140
JYPT8050/(1.4/0.9/0.7)80500.70.91.4150DN80法兰
(HG/T20592 RF)
JYPT9100/(1.2/0.8/0.6)91000.60.81.2160
JYPT10200/(1.0/0.7/0.5)102000.50.71.0170
注:可以双头或多头并联,增大流量、减小脉冲,分比例投加。
