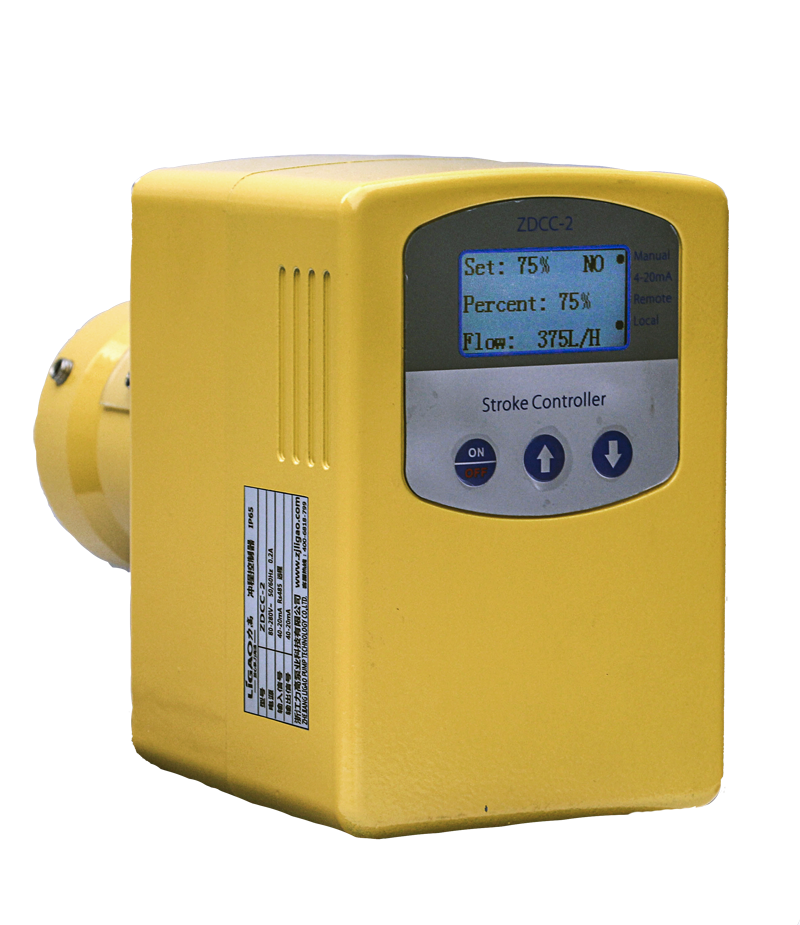

计量泵自动冲程控制器

状态:
数量:

计量泵冲程控制器 Metering pump stroke controller

    计量泵是属于往复式容积泵,流量大小可手动调节,但是随着工业的进步,人们对自动化产品的需求越来越高,不仅要有可靠的流量调节稳定性,还有可以实现自动化控制,这不仅给力高公司而且给所有现代化公司提出了更高的要求,力高公司生产的电动冲程控制器有效地解决了这个问题,它使得计量泵可以实现了自动化控制。人在控制室直接就可以自动控制计量泵流量的大小,大大提高了现在工业的工作效率和方便性。

力高计量泵自动冲程控制器解决了计量泵信号不能远传的问题。它可以0-100%数字调节对应0-100%计量泵额定流量。其直接安装在计量泵机械调节手轮上,可实现由手动调节模式到自动控制调节模式的转换。力高计量泵自动冲程控制器为单相80-280V供电,控制信号为4-20mA控制信号,可以与力高计量泵配套。

计量泵自动流量调节分为2种模式, 一个是电动冲程控制,即自动控制计量泵的冲程长度,二是变频控制器,其中变频控制有一定的弊端,也就是计量泵需要更换变频电机,且频率长期低于30%会造成电机发热而影响计量泵的性能甚至造成烧电机现象。而电动冲程控制解决了这个问题,电机转速不变,直接调节了计量泵的冲程长度来实现0-100%流量的调节。且变频控制是以调节电机转速改变冲程次数的方式调节流量,频率降低,冲程次数降低,计量泵往复的脉冲就会加大,会产生管路抖动和自控流量不精准等弊端,而自动冲程控制器不会改变冲程次数,且采用代替机械手轮的自动调节,计量泵流量线性精度更高。

工作原理

  计量泵自动冲程控制器通过输入的4-20mA信号,经MCU(微控制单元)处理,转化为电机转动控制信号,调节对应机械手轮的旋转圈数来调节冲程长度,达到流量0-100%的自动调节。其控制核心是MCU,所有的数据输入到MCU,经处理后输出。MCU接受设定的输入信号,检测电机的转动位置,将输入信号与电机位置信号做比较,直到两者相等,MCU输出信号控制电机转动。同时,MCU将反馈信号和显示值输出,通过SET键和导航键的输入,MCU通过运算将百分比转化为流量值。MCU也可实时监控输入信号,当输入超过20mA时,将停止自动冲程控制器的运转。

自动冲程控制器优点

  • 高度集成,节约操作及维修成本。

  • 不需要外部的辅助控制设备。

  • 可实现自动控制调节模式。

  • 调节后自动位置反馈。

  • 可完美代替变频调节,计量泵脉冲更小,流量精度更高。

  • 代替机械手轮的自动冲程调节,计量泵线性精度高。

  • 大屏显示,带设定百分比、实际百分比、模拟流量显示。

技术参数

  •  额定电压:AC220V±10%,50/60Hz

  • Ø 功率:25W

  • 保持扭矩:9Nm

  • 调节速度:0-100%(10圈-100sec)

  • 控制信号:4-20mA

  • 反馈信号:4-20mA

  • 支持Modbus RTU通信协议进行双向通信

  • 大屏LCD:设定百分比、实际百分比、模拟流量

  • 输出精度:±0.5%F.S

  • 流量值显示精度:±1.5%(100%满量程时)

  • 防护等级:IP65

  • 绝缘等级:F

  • 工作温度:-20—50℃

  • 相对湿度:90%(25℃时)重量:3.5Kg(防爆型5.5kg)







技术参数

额定电压:AC220V±10%,50/60Hz

功率:25W

保持扭矩:9Nm

调节速度:0-100%(10圈)  150sec

控制信号:4-20mA

反馈信号:4-20mA

大屏显示:设定百分比、实际百分比、模拟流量

输出精度:±0.5%F.S

流量值显示精度:±1.5%(100%满量程时)

保护等级:IP65

绝缘等级:F

工作温度:20—50℃,相对湿度:90%(25℃时)
