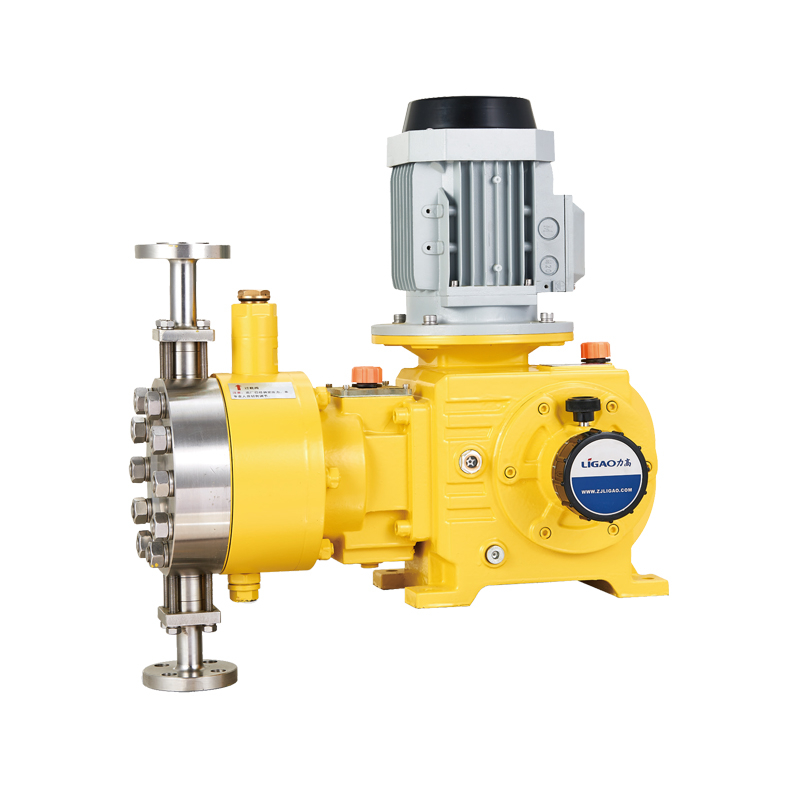

型 号:JYSZ系列液压隔膜计量泵
流量范围:10—400L/H
最大压力:20Mpa
膜片材质:PTFE
泵头材质:304、316(选项:双相钢、Alloy C-276、904、钛材、PVDF、锆等)
电 机:380V,3PH,50HZ(选项:110-480V,单相,60HZ,变频/防爆/防爆变频等)
液压隔膜计量泵技术特点
无动密封,无泄漏,维修简便。
工作压力可达30MPa,计量精度可达±1%。
计量精度优于机械隔膜泵,密封性能优于柱塞泵。
流量大小控制通过调节冲程长度和变频器调速来实现,可远程自动控制。
介质的使用温度不宜超过100℃,不宜低于-20℃,否则影响隔膜的使用寿命。
应用先进过载、限位、补油三阀机构,既保证液压腔内液压油的满足,又避免补油过量,防止液压冲击,从而使隔膜两侧受力平衡,提高隔膜的使用寿命,隔膜寿命可提高到8000h以上。
在输送特殊介质时,可采用双隔膜带隔膜破裂报警装置,防止隔膜破裂时,介质与液压油混合引起事故;
可配计量泵数字控制器,实现数字化,实现就地和远程控制。
力高液压隔膜计量优势
独特的计量泵曲轴调节机构【发明专利号:ZL201410048667.9】
本专利是一种具有高承载的整体式结构的计量泵行程任意调节机构。相比传统的N曲轴、斜槽扁轴、凸轮轴、抛物线转盘结构,主传动轴与调节机构采用整机设计,传动更平行,调节机构的同心度更高,具有高承载、高重复性精度等特点,且主传动轴结构精密、紧凑,传动效率更高,具有一定的成本、节能和经济效益。
型 号:JYSZ系列液压隔膜计量泵
流量范围:10—400L/H
最大压力:20Mpa
膜片材质:PTFE
泵头材质:304、316(选项:双相钢、Alloy C-276、904、钛材、PVDF、锆等)
电 机:380V,3PH,50HZ(选项:110-480V,单相,60HZ,变频/防爆/防爆变频等)
液压隔膜计量泵技术特点
无动密封,无泄漏,维修简便。
工作压力可达30MPa,计量精度可达±1%。
计量精度优于机械隔膜泵,密封性能优于柱塞泵。
流量大小控制通过调节冲程长度和变频器调速来实现,可远程自动控制。
介质的使用温度不宜超过100℃,不宜低于-20℃,否则影响隔膜的使用寿命。
应用先进过载、限位、补油三阀机构,既保证液压腔内液压油的满足,又避免补油过量,防止液压冲击,从而使隔膜两侧受力平衡,提高隔膜的使用寿命,隔膜寿命可提高到8000h以上。
在输送特殊介质时,可采用双隔膜带隔膜破裂报警装置,防止隔膜破裂时,介质与液压油混合引起事故;
可配计量泵数字控制器,实现数字化,实现就地和远程控制。
力高液压隔膜计量优势
独特的计量泵曲轴调节机构【发明专利号:ZL201410048667.9】
本专利是一种具有高承载的整体式结构的计量泵行程任意调节机构。相比传统的N曲轴、斜槽扁轴、凸轮轴、抛物线转盘结构,主传动轴与调节机构采用整机设计,传动更平行,调节机构的同心度更高,具有高承载、高重复性精度等特点,且主传动轴结构精密、紧凑,传动效率更高,具有一定的成本、节能和经济效益。
JYSZ流量参数表
型号Model | 流量L/H | 压力MPa | 柱塞直径mm | 行程mm | 泵速 min-1 | 电机功率Kw | 进出口径 | 连接方式 |
JYSZ□/20 | 10/15 | 20 | 12 | 25 | 96/144 | 0.75 | DN8 | 8x14 接管套焊接 |
JYSZ35/10 | 35 | 10 | 16 | 144 | ||||
JYSZ45/9.0 | 45 | 9 | 18 | |||||
JYSZ60/7.2 | 58 | 7.2 | 20 | DN10 | 10x16 接管套焊接 | |||
JYSZ70/6.0 | 72 | 6 | 22 | |||||
JYSZ100/4.0 | 100 | 4 | 25 | |||||
JYSZ130/3.2 | 135 | 3.2 | 30 | |||||
JYSZ150/2.8 | 150 | 2.8 | 32 | DN15 | 15x22 接管套焊接 | |||
JYSZ200/2.2 | 200 | 2.2 | 36 | |||||
JYSZ240/1.8 | 240 | 1.8 | 40 | |||||
JYSZ300/1.4 | 300 | 1.4 | 45 | |||||
JYSZ400/1.1 | 400 | 1.1 | 50 | DN15 | RF法兰 |
JYSZ流量参数表
型号Model | 流量L/H | 压力MPa | 柱塞直径mm | 行程mm | 泵速 min-1 | 电机功率Kw | 进出口径 | 连接方式 |
JYSZ□/20 | 10/15 | 20 | 12 | 25 | 96/144 | 0.75 | DN8 | 8x14 接管套焊接 |
JYSZ35/10 | 35 | 10 | 16 | 144 | ||||
JYSZ45/9.0 | 45 | 9 | 18 | |||||
JYSZ60/7.2 | 58 | 7.2 | 20 | DN10 | 10x16 接管套焊接 | |||
JYSZ70/6.0 | 72 | 6 | 22 | |||||
JYSZ100/4.0 | 100 | 4 | 25 | |||||
JYSZ130/3.2 | 135 | 3.2 | 30 | |||||
JYSZ150/2.8 | 150 | 2.8 | 32 | DN15 | 15x22 接管套焊接 | |||
JYSZ200/2.2 | 200 | 2.2 | 36 | |||||
JYSZ240/1.8 | 240 | 1.8 | 40 | |||||
JYSZ300/1.4 | 300 | 1.4 | 45 | |||||
JYSZ400/1.1 | 400 | 1.1 | 50 | DN15 | RF法兰 |
1、环保水处理:酸、碱、助凝剂、絮凝剂、氧化剂、还原剂、杀菌灭藻剂、缓蚀剂、阻垢剂
2、化 工:化肥、有机物、氯碱、精细化工、农药、日化、塑料、橡胶、树脂、涂料、印染
3、石油化工:甲醇、破乳剂、二氧化碳、乙二醇、消泡剂、硫化剂、苛性碱、水处理药剂
4、能源电力:磷酸盐、助凝剂、联氨、缓蚀剂、阻垢剂、氢氧化钠、氧化剂、锅炉给水
5、生物制药:制剂、原料、中间体、辅料、酶类、维生素、香料、膏体、蜂蜜、糖浆、血浆
6、食品饮料:水、饮料、酒类、奶制品、食品添加剂、酸、碱、油脂、淀粉、糖浆
7、造 纸:消泡剂、表胶剂、保洁剂、杀菌剂、阻垢剂、分散剂、碱液、湿强剂、柔软剂
8、其 他:助磨剂、固化剂、分散剂、胶粘剂、碱液、添加剂、灭菌剂、脱模剂
1、环保水处理:酸、碱、助凝剂、絮凝剂、氧化剂、还原剂、杀菌灭藻剂、缓蚀剂、阻垢剂
2、化 工:化肥、有机物、氯碱、精细化工、农药、日化、塑料、橡胶、树脂、涂料、印染
3、石油化工:甲醇、破乳剂、二氧化碳、乙二醇、消泡剂、硫化剂、苛性碱、水处理药剂
4、能源电力:磷酸盐、助凝剂、联氨、缓蚀剂、阻垢剂、氢氧化钠、氧化剂、锅炉给水
5、生物制药:制剂、原料、中间体、辅料、酶类、维生素、香料、膏体、蜂蜜、糖浆、血浆
6、食品饮料:水、饮料、酒类、奶制品、食品添加剂、酸、碱、油脂、淀粉、糖浆
7、造 纸:消泡剂、表胶剂、保洁剂、杀菌剂、阻垢剂、分散剂、碱液、湿强剂、柔软剂
8、其 他:助磨剂、固化剂、分散剂、胶粘剂、碱液、添加剂、灭菌剂、脱模剂
